金礦選礦生產中分級機的結構及工作原理

選礦廠在進行金礦選礦生產中，分級機成為重要的選礦設備之一，該機結構主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。同球磨機組成閉路工作。分級過程是借顆粒的沉降速度不同進行的。

機械分級機除主要作為磨礦的輔助設備進行預先分級和檢查分級外，有時也用于對含教土礦石進行洗礦以及對礦漿進行脫泥、脫水。根據運輸沉砂機構的形式不同，機械分級機可分為螺旋分級機、耙式分級機和浮槽分級機等。其中螺旋分級機構造簡單，操作方便，分級槽具有較大的傾斜角度，便于同磨礦機作自流連接，故應用較普遍。其他形式的分級機雖然在我國仍有使用，但已停止制造。

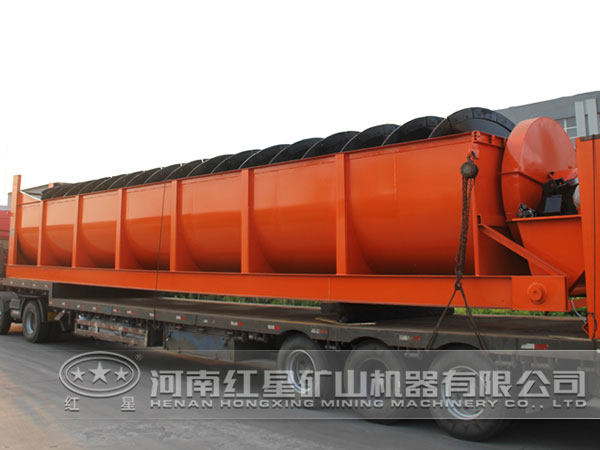

螺旋分級機的外形是一個矩形斜槽，槽底傾角為12-18.5度，底部里半圓形。槽內安裝有1或2個縱長的軸，沿軸長連續地安置螺旋形葉片。借上端傳動機構帶動螺旋軸旋轉。如為雙螺旋，從上部來看螺旋葉片均是向外轉動。礦漿由槽的夯側給人。在槽的下部形成沉降分級面。粗顆粒沉到槽底然后鉸螺旋推向上方排出，在運輸過程中并進行脫水。末及沉降的紉顆粒鉸表層礦漿流攜帶經溢流堰排出。分組過程與在分泥斗中基本相同。在分級槽下端有一個框架?？蚣艿纳喜繖M梁設有提升裝置，用以調節螺旋葉片距槽底的距離，并在停車時將螺旋軸拾起，以防止礦砂沉積埋住螺旋葉片。
