回轉窯的大齒輪傳動及其潤滑

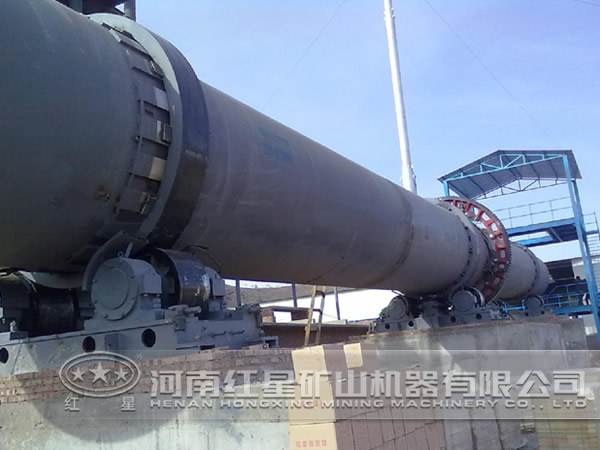

在窯體的大齒處，它是靠雙邊同步馬達進行傳動，共有兩個小齒輪與大齒輪齒合。這樣的傳力點較多，運轉平穩，齒的受力減小一半，齒輪的模數與寬度都可以大為減小，有利于設備的布置。雙邊傳動也會造成零部件過多，安裝與維修工作量增加。兩邊齒面都有自動噴油嘴進行噴油潤滑。

潤滑后的廢油經過泵浦加壓輸送到冷卻機，冷卻機主要將熟料冷卻，不希望有熱量的進入，將廢油加到冷卻機中燃燒會提高冷卻機中的溫度，影響到熟料的冷卻效率。而應該將廢油引入到需要熱量的地放去燃燒，如預熱機、窯等地方。

潤滑油與泵都在窯基座下的房子內，這樣布置使現場更干凈，潤滑設備的環境溫度也更低一些。泵是利用空壓機為動力，從空壓機過來的壓縮空氣首先經過一個過濾器將水份過濾去除。然后分成兩路。其中一路通向上面齒輪的噴嘴處，在管路上并連接有一個電磁油壓控制閥。另一路是進入到油桶內的泵浦，在管路上串連有一個壓力表、一個油槽及一個泄壓閥。壓縮空氣經過油槽后，可以使空氣帶上一部份油入泵中，對泵潤滑。泄壓閥的工作是靠進噴嘴處的電磁閥來控制，當油路上壓力高于8bar電磁閥會感應一個信號讓泄壓閥泄壓，此時壓縮空氣不能進入到油桶中加壓工作，空壓機就停止工作。當油壓低于6bar時，空壓機又會重新工作。油從油桶中出來后經過一個壓力表，在管路上設有一個過載保護的閥門。最后才進入到噴油嘴處，利用氣管中的空氣將油噴出，多余的油會從噴嘴處經回油管中回到油桶。
