測量回轉窯輪帶直徑的幾種方法

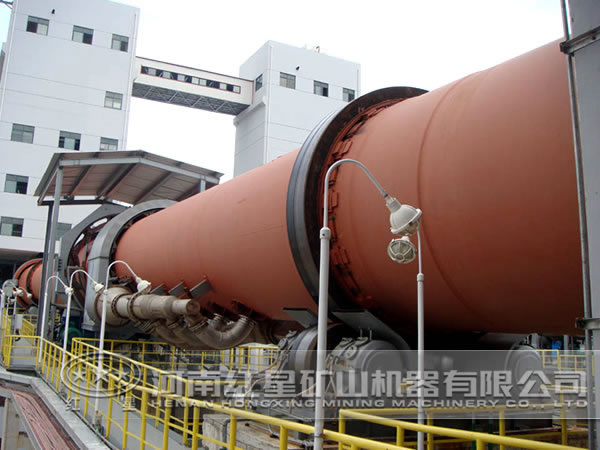

回轉窯是冶金、化工、水泥、耐火材料的關鍵設備，其運行狀態的正常與否將直接影響到整條生產線的運行效率及生產安全。由于回轉窯的工作環境比較惡劣，加上重載，其輪帶磨損比較嚴重，若磨損量積累到一定程度就會使回轉窯在運轉時產生震動，這將直接影響到生產，甚至發生安全事故，因此對輪帶直徑的定時測量就成為設備維護中一項必不可少的環節。

測量回轉窯輪帶直徑的主要方法如以下幾種：

1、能量法

能量法的測量原理是激光束經棱鏡系統折轉后，沿兩測量臂形成一對平行的測量光束。當每束光有一半的能量被工件擋住時，通過磁柵尺的讀數就可得到測量結果。這種方法由于存在兩個機械臂，因此加大了儀器的重量，各項運動環節的精度難以保證，導致測量范圍受到很大的限制，且只適合固定與某一場所使用。

2、CCD光學測量法

這種方法的原理是激光瞄準儀出射的準直激光經測量車上五角棱鏡后分為兩部分，激光分別瞄準兩磁性定位塊期間測量車所走過的行程，由激光測長單元記錄，再送計算機與CCD信號等補償運算后，就能得到所測直徑。

3、滾輪法

滾輪法是一種應用廣泛的大直徑測量方法。如根據此方法研制成的滾壓輪式大直徑測量儀、光柵數顯式直徑測量儀等，可比較精確地測出回轉窯的輪帶直徑。

上述幾種方法在不同場合分別具有一定的優勢。由于在水泥回轉窯輪帶直徑在線測量中誤差能夠誤差能夠控制在0.5mm左右已完全能滿足需要，因此在能滿足測量要求的情況下盡量降低成本。
